平成26年度清水港新興津地区防波堤築造工事

五洋建設株式会社

工事レポート

2014年 10月 20日

2014年10月の工事写真

安全教育訓練(7月度)

工事事務所にて

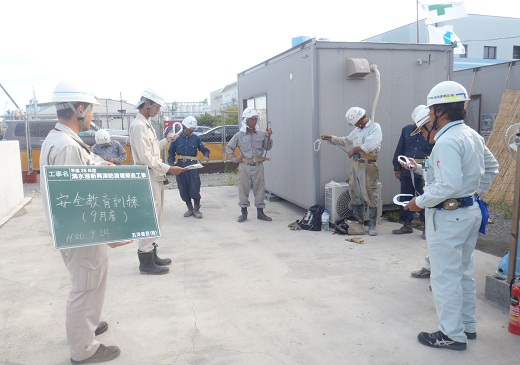

安全教育訓練(9月度)

安全帯の使用について教育を行っています。

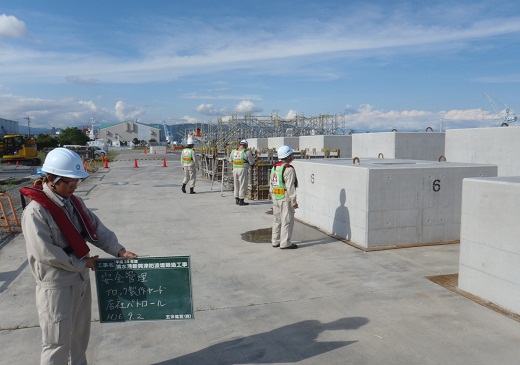

安全パトロール(9月度)

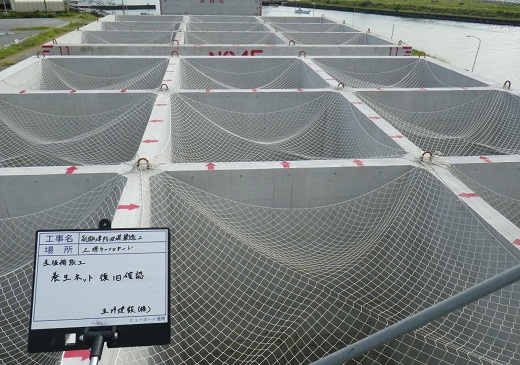

根固ブロック製作ヤードにて

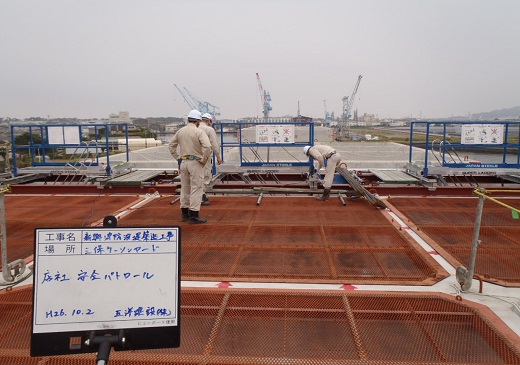

安全パトロール(10月度)

三保ケーソンヤード 作業足場上にて

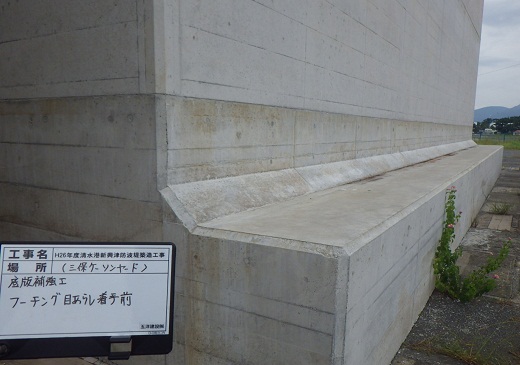

底版補強工

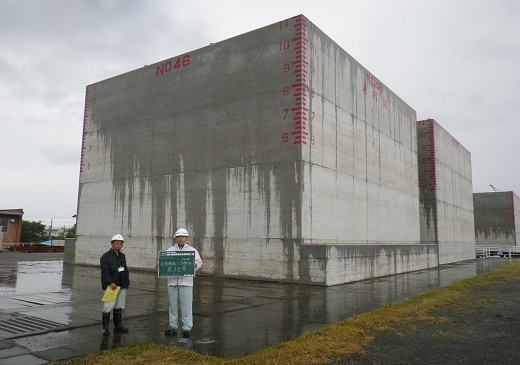

据付前のケーソン(堤頭函)の重量を増すためにコンクリートを打設す る工事をしました。コンクリートは底版部(ケーソン内側)とフーチング部(ケーソン外側)に打設します。
ケーソン寸法 (m):15.5×14.5(16.5)×11.0  ():内フーチング含む



ケーソンは隔壁で9つの部屋に区切られています。各部屋に厚さ32cmのコンクリートを打設します。(底版部)



フーチング部には厚さ50cmのコンクリートを打設します。

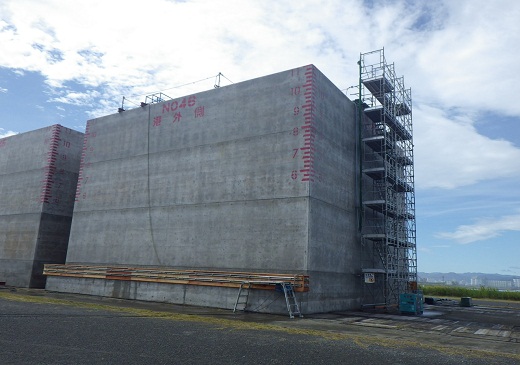

昇降設備

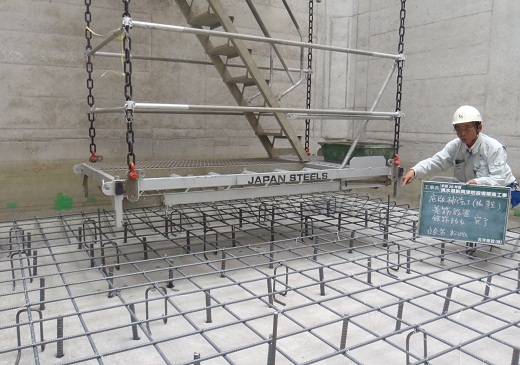

ケーソン内への昇降には伸縮性の昇降設備(スーパーラダー)を使用しました。地上で安全に組み立てることができます。

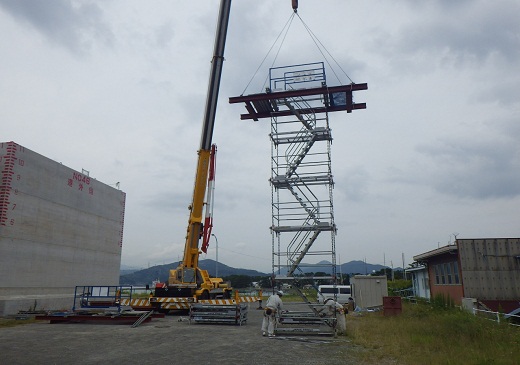

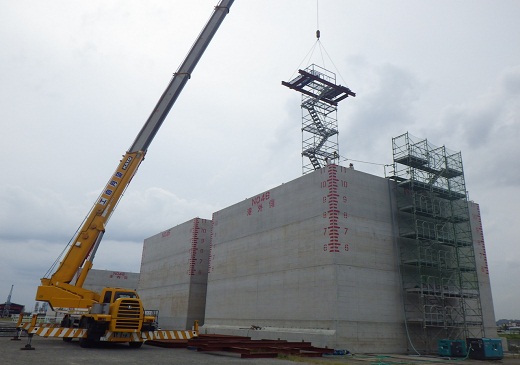

地上で組み立てたスーパーラダーをクレーンで吊上げて設置します。

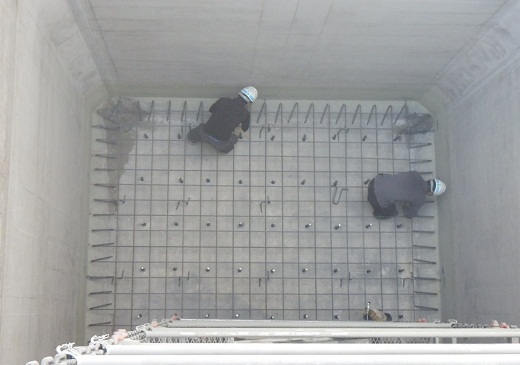

鉄筋組立状況

ケーソン底版部で鉄筋を組み立てています。



鉄筋組立完了

底版部

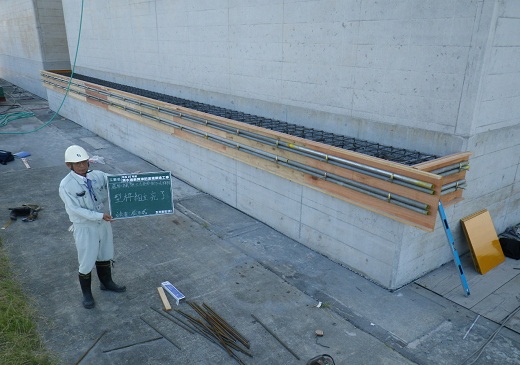

鉄筋・型枠組立完了

フーチング部

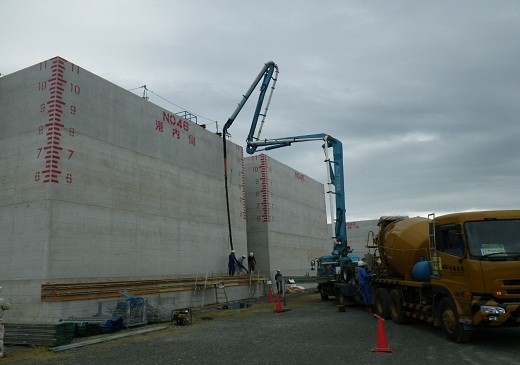

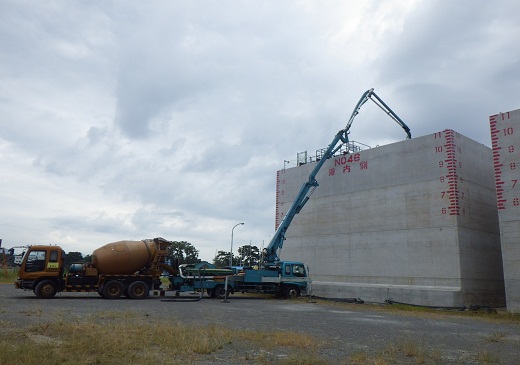

コンクリート打設状況

ケーソン底版部にコンクリートを打設しています。



フーチング部にコンクリートを打設しています。

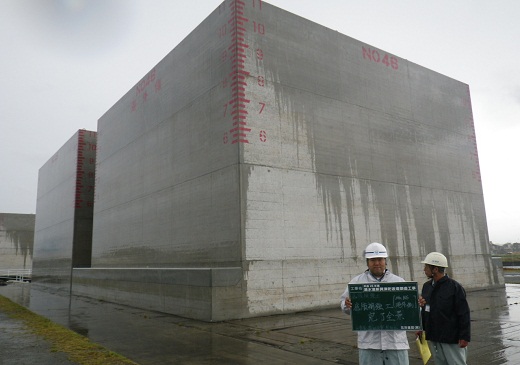

底版補強工完了

完了全景

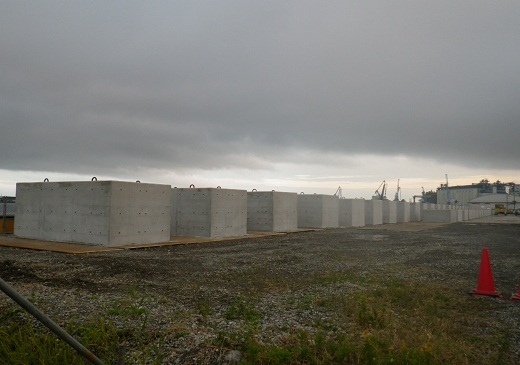

根固ブロック仮置き状況

10月で全根固ブロック50個のコンクリート打設が完了しました。
根固ブロック(1)×3個   寸法:4.0*2.5*2.0(m)
根固ブロック(2)×19個   寸法:4.0*2.5*1.3(m)
根固ブロック(3)×28個   寸法:5.5*2.5*2.0(m)

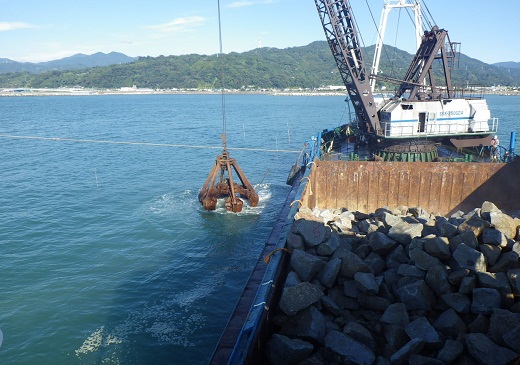

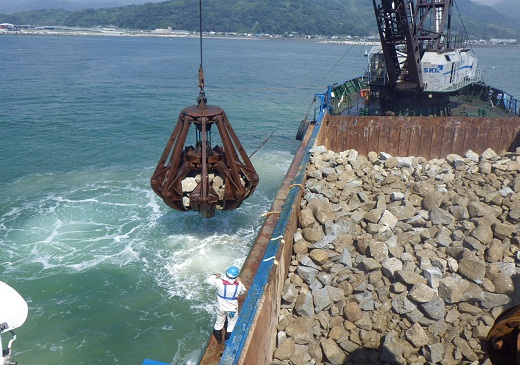

基礎捨石投入状況

前月に投入した捨石(50~200kg)の周りにより大きな捨石(200~500kg)を投入しています。
基礎捨石(200~500kg/個)
