ホームページをご覧いただきありがとうございます。

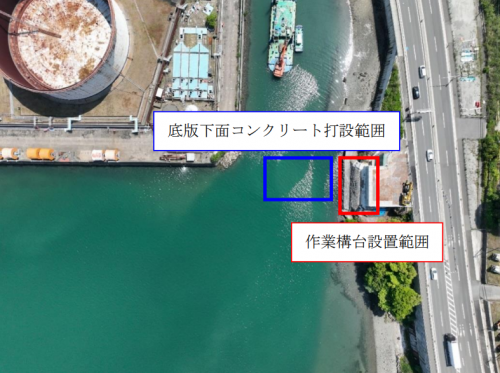

今月は、先月に引き続き資材や建設機械の設置場所、作業スペースなどを確保するための

作業構台の設置及び水門設置範囲に土台となる底板下面コンクリートの打設を行いました。



【作業構台設置】

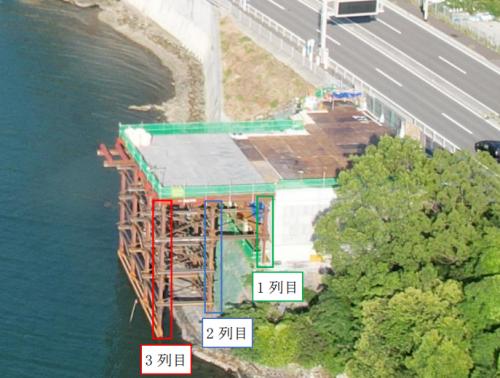

今月は、海側の3列目の支持杭の建込み・モルタル充填、桁材及び覆工板設置を行い、

作業構台の施工が完了しました。



【底版下面コンクリート】

施工フローを以下に示します。



【鋼製型枠製作】

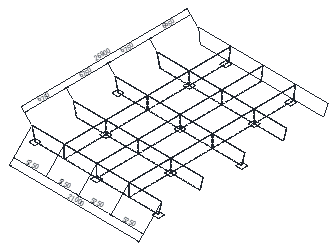

最初に、鋼製型枠製作時の土台となる架台（山留材）を水平になるように設置しました。

その後、鉄板プレートを架台上部に設置し、鉄板プレート同士をガス溶接して、接合していきます。



【鋼製型枠設置】

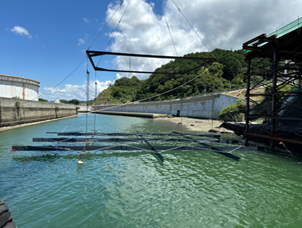

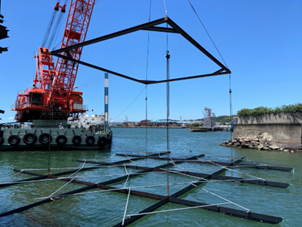

鋼製型枠をクレーン付き台船にて積込・海上運搬後、下記の写真のように設置しました。

設置後は、コンクリート打設時に、コンクリートが外に漏れないように

漏洩防止（目詰材（砕石）の敷均し及び鋼製型枠端部の隙間埋め）を行いました。



【コンクリート打設】

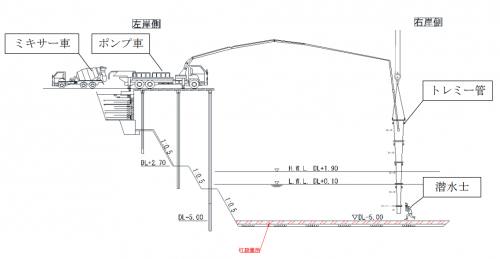

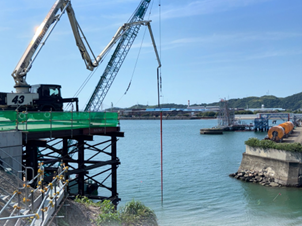

下記のイメージ図のようにポンプ車から伸ばしたブームを、クレーン付き台船で吊り上げているトレミー管に差し込みます。

その後、打設箇所までトレミー管の筒先を潜水士が誘導し、打設を行いました。
