被覆ブロック積込状況

被覆ブロックは石で造られた護岸の土台を保護するために、石の土台の上に
設置します。
被覆ブロックとして、テトラポッド(4t型)1835個を設置します。

被覆ブロック積込完了

被覆ブロックは起重機船に積込み、施工場所まで海上運搬します。

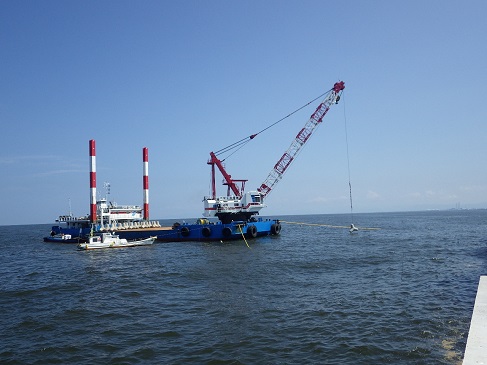

被覆ブロック乱積状況

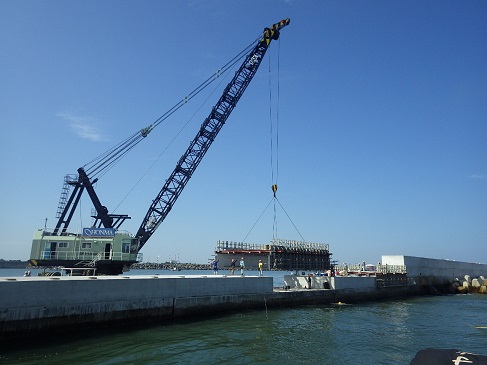

上部コンクリート型枠設置状況

護岸としての機能を持たせるために、ケーソンの上にコンクリートを打設して
嵩上げします。
陸上で組み立てた型枠を、海上でクレーンを使用して設置します。

上部コンクリート打設状況

コンクリートはコンクリートミキサー船を使用して打ち込みます。

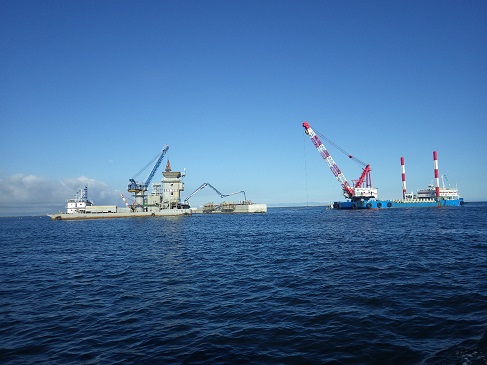

施工状況全景

＜左＞：コンクリート打設中のコンクリートミキサー船
＜右＞：被覆ブロック据付中の起重機船

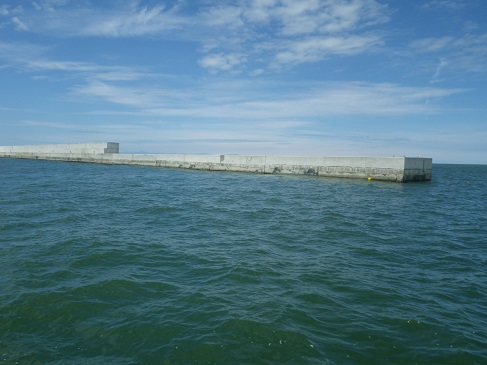

上部コンクリート全景

上部コンクリートは延長100m、幅8m、高さ1.5mを8スパンに分けて
打設しました。
写真は8スパンのうち、4スパンが完了している状況です。

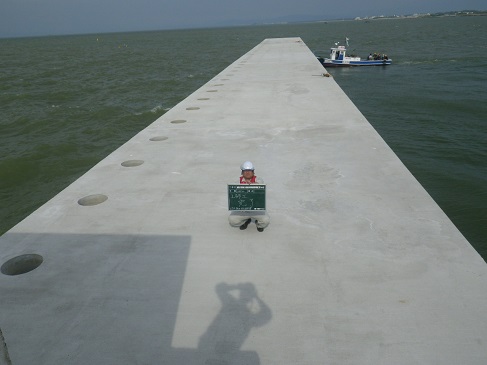

上部コンクリート完了
