地盤改良工事（その１）

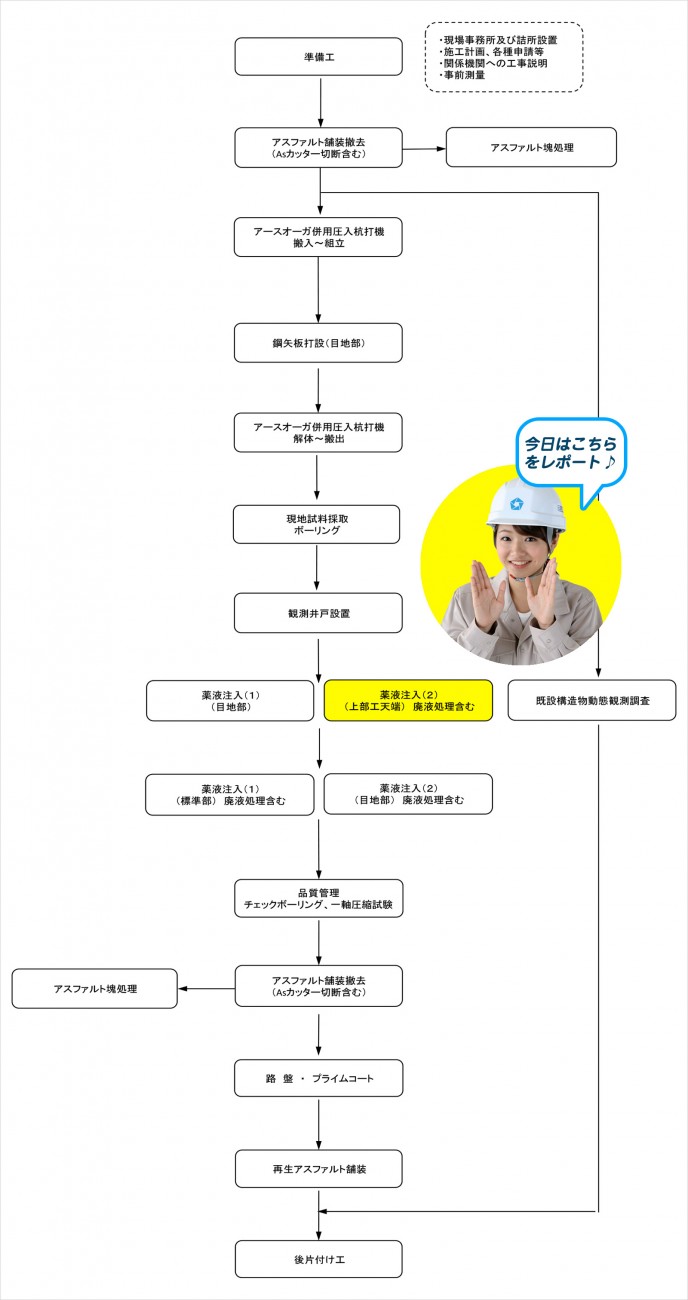

前回の投稿では、止水工（１）について紹介しました。今回は、その止水工（１）が完了したあとに行う止水工（２）について紹介します。

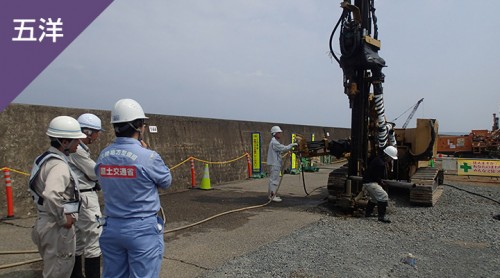

止水工（２）の施工は、削孔機（ドリリングマシン）を使用して、現地盤から約５ｍ下まで削孔し、その削孔したケーシングの穴の中に薬液を注入するための注入外管を設置します。その後、注入外管の中に注入ホースを挿入し、所定の注入高さで薬液を注入していきます。
注入作業は、ダブルパッカー工法で行います。

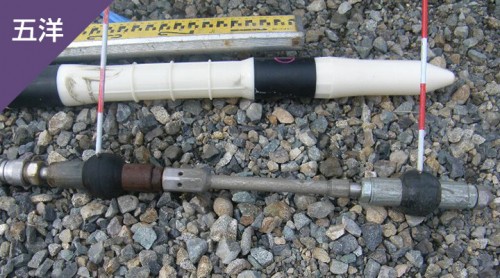

ダブルパッカー工法とは、2枚目の写真にあるように、狙った深度で薬液を吐出するため、注入ホースの先端にダブルパッカーと呼ばれる装置を有しています。写真の赤白ピンポールでさした部分がダブルパッカーといわれる装置です。注入に使用するホースは、二重管構造となっており、ホースの外側に水を送って、水圧によりダブルパッカーのゴムを膨らませる機能と、ホースの内側に薬液を送る機能が備わっています。

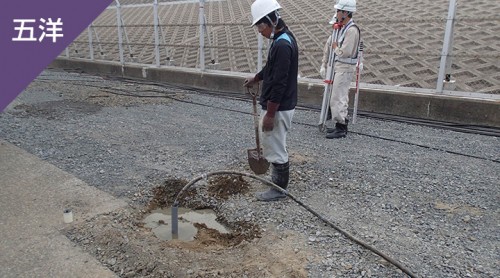

このダブルパッカーを注入外管の中で機能させることにより、管の中の上下で栓をして、狙った深度で薬液を吐出し地盤に浸透させることができます。逆に、このダブルパッカーを機能させないと、薬液が地盤に浸透せず注入外管からあふれ出ることになります。
