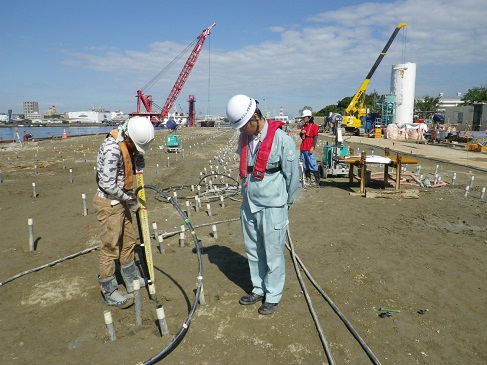

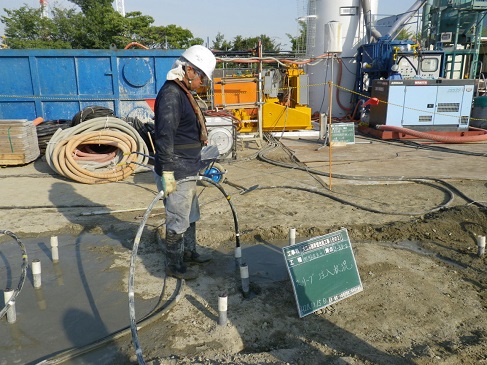

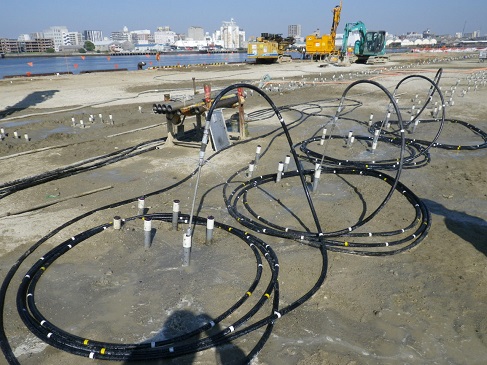

削孔工の次はスリーブ注入工です。

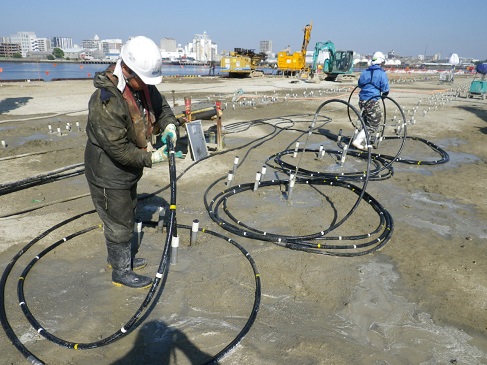

スリーブ注入工とは、スリーブパッカー(布の袋)内にセメントベントナイトを注入して膨らませ、注入外管と孔壁の間を塞ぐことで、エコシリカ注入時に地表面にリーク(漏れ)することを防ぐ工程です。

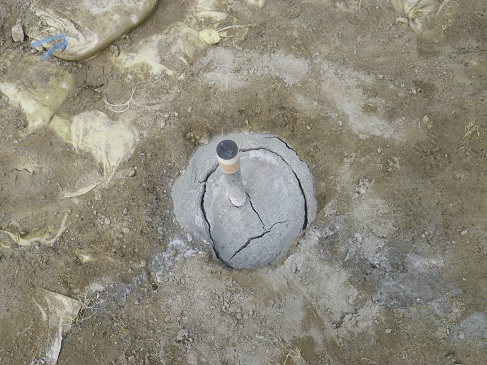

スリーブパッカーを膨らませた後、マンシェットチューブからセメントベントナイトを注入し、注入外管と孔壁との隙間を直接埋めます。

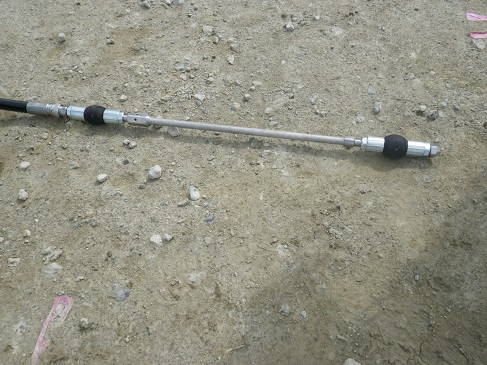

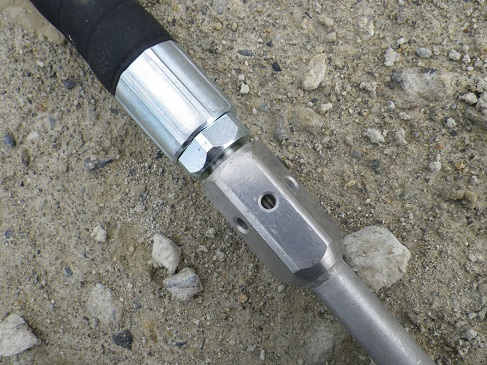

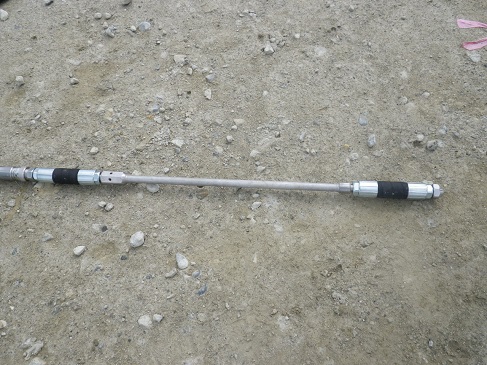

セメントベントナイトを注入外管に送る注入ホース先端にはダブルパッカーがあり、これを水で膨らませて注入外管とホース先端の間を塞ぎ、スリーブパッカー内にセメントベントナイトを充填します。

※図解スリーブ注入施工順序はこちらをご覧ください。

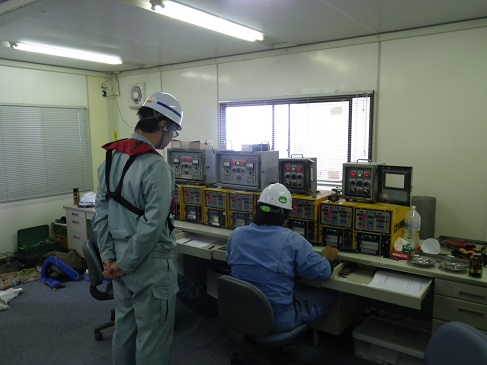

注入量は集中管理室の電磁流量計で管理しています。

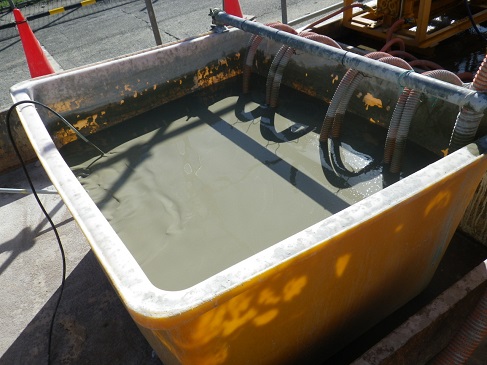

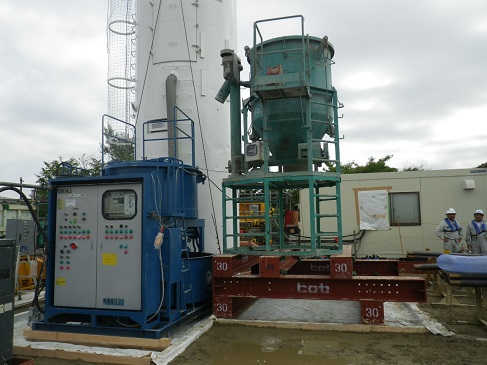

セメントベントナイトはサイロで保管し、配合時にはこれらと水をグラウトミキサーへ送り、セメントベントナイトを練り上げます。
